什么是對角式通風系統

按進、回風井走向和位置可將礦井通風系統分為如下2種類型：

(1)兩翼對角式——進風井大致位于井田走向的中央，出風井位于沿淺部走向的兩翼附近(沿傾斜方向的淺部)，如圖2-3所示;如果只有—個回風井，且進、回風分別位于井田的兩翼稱為單翼對角式。

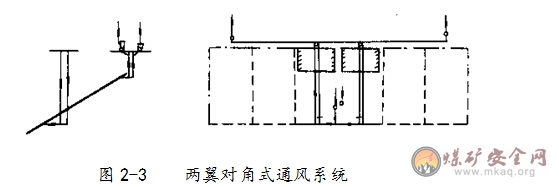

.圖2-3兩翼對角式通風系統

這種通風系統適用于走向長度較大(一般超過4km)，井型較大，煤層上部距地表較淺，瓦斯和自然發火較嚴重的礦井。

(2)分區對角式——進風井大致位于井田走向的中央，每個采區各有一個出風井，無總回風巷。如圖2-4所示：

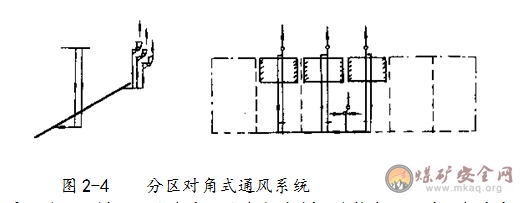

圖2-4分區對角式通風系統

這種通風系統適用于煤層距地表淺，地表起伏(高低)較大，無法開掘淺部總回風道的礦井。
