什么是中央式通風系統

什么是中央式通風系統

按井筒沿井田傾斜位置的不同分為兩種類型：

(1)中央并列式——進風井與回風井沿井田走向及傾斜均大致并列于井田的中央，兩井底可以開掘到第一水平(如圖2-1(1))，也可將回風井只掘至回風水平(如圖2-1(2))。后者一般適用于較小型礦井。

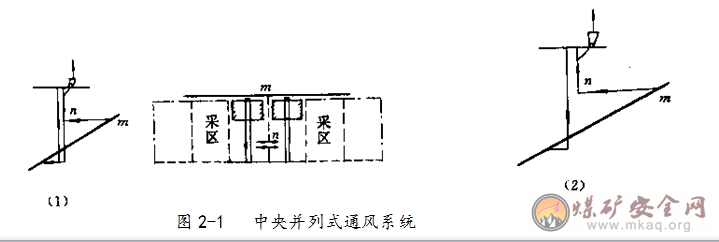

圖2-1中央并列式通風系統

這種通風系統—般適用于煤層瓦斯和自然發火問題都不嚴重，埋藏深、傾角大，但走向不大(一般不大于4km)的礦井。

(2)中央邊界式——進風井大致位于井田走向中央，回風井大致位于井田淺部邊界沿走向的中央，向上兩井相隔一段距離，回風井的井底高于進風井的井底。如圖2-2所示：

圖2-2中央邊界式通風系統

這種通風系統適用于瓦斯和自然發火比較嚴重的緩傾斜煤層，埋藏較淺，走向不大的礦井。
