煤礦IP網絡語音對講系統sip對講模塊技術解析

煤礦IP網絡語音對講系統sip對講模塊，SV-2701支持sip對講功能，可以直接應用于sip對講系統中。

產品介紹

煤礦IP網絡語音對講系統sip對講模塊

SV-2700是一款高性能的10/100M網絡音頻模塊，采用ARM+DSP構架，能接收網絡音頻數據流，轉換成音頻模擬信號輸出。亦能采樣本地的mic輸入或line in輸入，發送到網絡上，供其他網絡音頻模塊接收播放。提供語音級的雙向音頻數據傳輸，便于構建網絡語音對講系統。SV-2700模塊還提供若干GPIO輸入輸出，透明串口、SD卡接口，用以擴展其它應用。

與我公司的SV-2200模塊不同，SV-2700支持sip對講功能，可以直接應用于sip對講系統中。

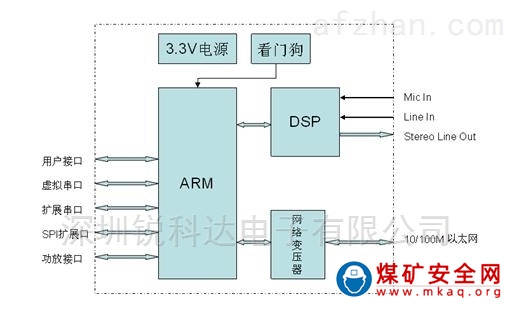

煤礦IP網絡語音對講系統sip對講模塊結構

SV-2700使用了ARM和DSP雙處理器構架， ARM處理器負責數據的傳輸，用戶命令的解析執行以及功放接口的控制，DSP負責語音數據的編碼解碼和輸出。通過網絡變壓器，SV-2700可直接接入以太網。

特點

電源： ? DC5V

處理器： STM32F407VGT6

音頻DSP：VS1003B

PHY： ? ?RTL8201F

10/100M Base 以太網接口

Mic輸入，典型幅值50mVpp，信噪比68dB

LineIn輸入，典型幅值2200mVpp，信噪比86dB

Line Out輸出，負載10KΩ，典型1.5Vpp，諧波失真0.1%

播放模式，zui高48KHz采樣，192Kbps音頻流

錄播模式，zui高48KHz采樣頻率，ADPCM編碼

對講模式，雙向8KHz采樣，PCM編碼

s模式，雙向8KHz采樣，G.711/u編碼

用戶串行接口，波特率4800～115.2Kbps

虛擬串口，波特率2400～115.2Kbps，7，8數據位，1，2停止位，None，Even，Odd，Space，Mark校驗

圖片
