豎孔凍結法開鑿斜井井筒

豎孔凍結法開鑿斜井井筒

【規程條文】第四十六條 采用豎孔凍結法開鑿斜井井筒時，應當遵守下列規定：

(一)沿斜長方向凍結終端位置應當保證斜井井筒頂板位于相對穩定的隔水地層5m以上，每段豎孔凍結深度應當穿過斜井凍結段井筒底板5m以上。

(二)沿斜井井筒方向掘進的工作面，距離每段凍結終端不得小于5m。

(三)凍結段初次支護及永久支護距掘進工作面的最大距離、掘進到永久支護完成的間隔時間必須在施工組織設計中明確，并制定處理凍結管和解凍后防治水的專項措施。永久支護完成后，方可停止該段井筒凍結。

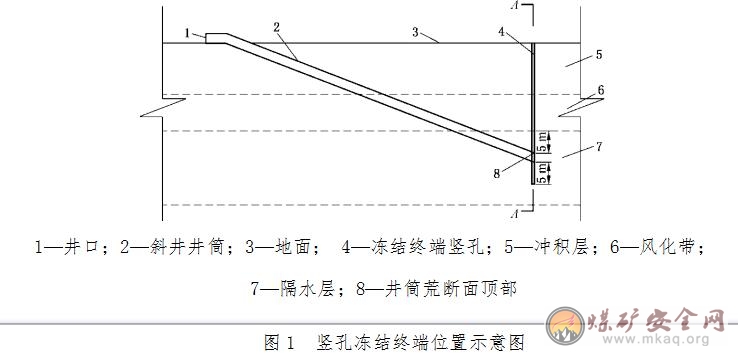

【執行說明】(一)凍結終端位置應保證斜井井筒頂板進入相對穩定的隔水地層垂距5m以上，見圖1。

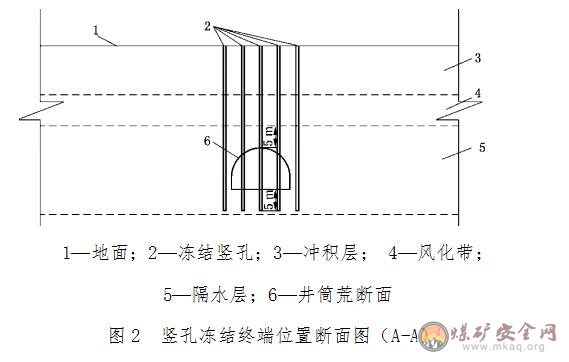

為保證斜井井筒底板凍土厚度及強度，每一個凍結豎孔深度應穿過斜井井筒底板5m以上，見圖2。

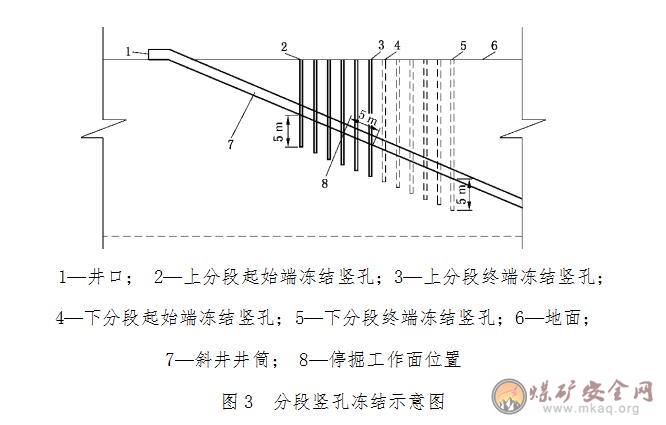

(二)在采用豎孔凍結法開鑿斜井井筒時，通常采用分段打鉆、分段凍結施工工藝。沿斜井井筒方向，當掘進工作面距離每段凍結終端5m前，必須停止掘進，待下一分段完成凍結后且具備掘進條件時，方可繼續掘進，見圖3、圖4。

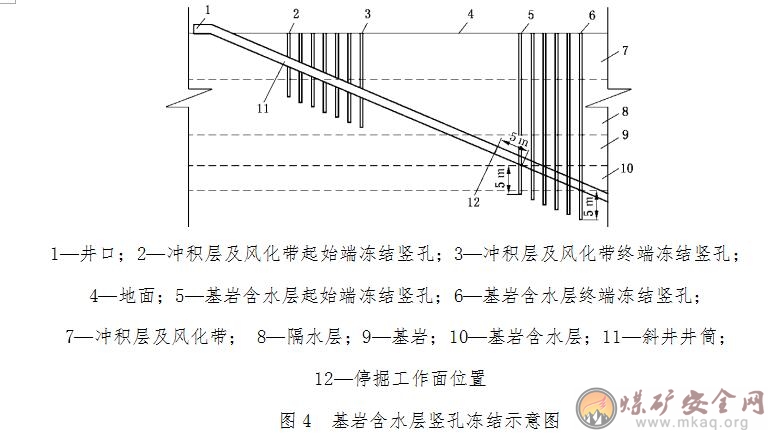

1—井口;2—沖積層及風化帶起始端凍結豎孔;3—沖積層及風化帶終端凍結豎孔;

4—地面;5—基巖含水層起始端凍結豎孔;6—基巖含水層終端凍結豎孔;

7—沖積層及風化帶; 8—隔水層;9—基巖;10—基巖含水層;11—斜井井筒;

12—停掘工作面位置

圖4 基巖含水層豎孔凍結示意圖

(三)在每一分段凍結范圍內，應當根據凍結壁情況，明確初次支護、永久支護距掘進工作面的最大距離，以及掘進到永久支護完成的間隔時間，確保施工安全。

在掘進過程中，將會揭露部分凍結管，且需在初次支護前完成凍結管的切割拆除工作，因此應當提前制定處理凍結管和解凍后防治水的專項措施。

當每一分段永久支護全部完成后，方可停止該段井筒凍結，防止提前停止凍結造成事故。
