礦井通風設施有哪些

礦井通風設施有哪些

通風設施是控制礦井風流流動的各類設施的總稱。

(一)風橋

風橋是將兩股平面交叉的新、污風流隔成立體交叉的一種通風設施，污風從橋上通過，新風從橋下通過。

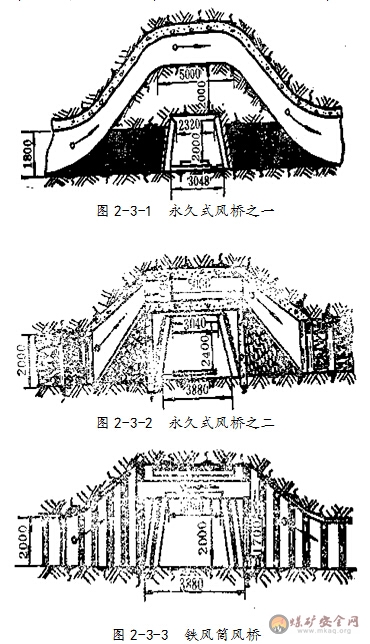

服務年限很長，通過風量大于20m3/s的風橋，可用圖2-3-1所示的繞道式風橋，繞道須做在巖石中。服務年限較長，通過風量為1020m3/s的風橋，可用圖2-3-2所示的混凝土或料石風橋，在以上兩類永久性風橋前后6m以內的巷道小，支架要加固，風橋兩端接口要嚴密.四周要固定在實幫和實頂底之中，壁厚不小于0.45m，風橋斷面不小于巷道斷面的五分之四，成流線型，坡度小于25º。服務年限短，通過風量小于10m/s的隨時風橋，可用圖2-3-3所示的鐵筒式風橋。鐵筒直徑不小于750mm，厚度不小于5mm，各類風橋都用不燃性材料建筑，漏風率不大于2%，通風阻力不少于150Pa，風速不大于10m/s。

(二)密閉

在需要堵截風流和交通的巷道內，須設置密閉。按服務年限長短，密閉分為永久性和臨時性兩種。

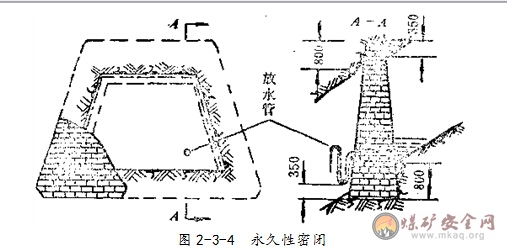

對于永久性的密閉，其結構如圖2-3-4所示，需用不燃性材料(如磚、料石、水泥等)建筑，墻上部厚度不小于0.45m，下部不小于lm;密閉前后5m以內的巷道支護要完好，用防腐支架;無積煤，無片幫、冒頂;四周掏槽，在煤中槽深不小于1m，在巖石中不小于0.5m;墻面要嚴、抹平、刷白、不漏風。密閉內有涌水時，應在墻上裝設放水管以排出積水，放水管應制成U形，利用水封防止放水管漏風。

臨時性的密閉，由于服務期限短，可用木柱、木板、可塑性材料等建造。木板要用魚鱗式搭接，用黃泥、石灰抹面、無裂縫;基本不漏風;要設在幫頂良好處，四周要掏槽，在煤中槽深不小于0.5m，在巖石中不小于0.3m,墻內外5m巷道內支護良好，用防腐支架，無積煤;墻外要設置柵欄和警標。

圖2-3-4永久性密閉

(三)風門

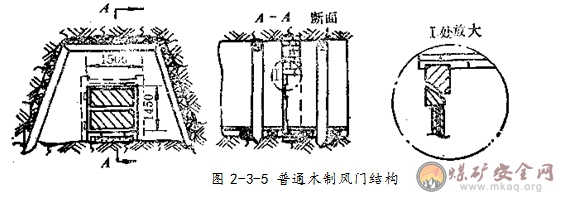

在人員和車輛可以通行、風流不能通過的巷道中，至少要建立兩道風門，其間距要大于運輸工具長度，以便一道風門開啟時，另一道風門是關閉的。風門分為普通風門和自動風門。以行人為主、車輛運行不頻繁的地點，可用圖2-3-5所示的普通木制風門，這種風門的結構特點是門扇與門框呈斜面接觸，接觸處有可縮性襯墊，比較嚴密、結實，一股可使用1.5~2年。迎著風流方向用人力開啟，靠門內外的壓力差把門關緊;門框和門軸都要向關閉的方向斜80~85º，使風門能靠自重而關閉，門框下設門坎，過車的門坎要留有軌道穿過的槽縫;門墻兩幫和相頂底都要掐掏槽，在煤中掏槽深度不小于0.3m，在巖石中不小于0.2m，槽中要填實。門墻厚度不小于0.3m，門板要錯口接縫，木板厚不小于30mm，鐵板厚不小于2mm，通車巷道的門坎下部設擋風簾，通過電纜、水管或風管的孔口要堵嚴;風門前后5m內的巷道要支護好，無空幫和空頂;漏風率不大于2%。

圖2-3-5普通木制風門結構

自動風門是借助各種動力實現開啟與關閉的一種風門。目前國內的自動風門常采用的動力驅動系統有三種方式，即壓氣驅動，液壓驅動和電力驅動。
