第四屆職工技能大賽綜采維修電工理論試卷
一、填空題(每空1分，共20分)
1、鼠籠式感應電機的基本調速方式有 、 、 。
2、1140V電網電壓下漏電跳閘動作電阻整定值為 ，閉鎖值為 。
3、三極管的三種工作狀態是 、 、 。
4、有一內阻為250kΩ、最大量成為250V的電壓表，若要用它測量250～500V范圍內的電壓，需用 的電阻與它 聯后，才能改裝成最大量程為500V的電壓表。
5、采煤機牽引系統在割煤速度段表現為 調速特征，在調動速度段表現為 調速特征。
6、7LS6型和SL 500型采煤機變頻器的輸出頻率范圍為 Hz。
7、PM4電源箱輸出電壓為 V，1臺電源箱可同時控制 臺支架控制器。
8、雙速電機由低速轉為高速延時一般不少于 。
9、CHP33開關需特別注意控制模式的選擇和正確使用。從基本原理來說，有 、 和 三大類。
10、PROMOS監控系統中， 總線用于控制器與智能部件、非智能部件之間的連接。
評卷人得 分
二、單項選擇題(請將正確答案的代號填入括號內,每題1分,共15分)
1、下列絕緣材料的耐熱等級按極限工作溫度從低到高排列正確的一組是( )。
A、A
2、硅二極管的正向導通電壓是( )。
A、0.3V B、0.6V C、1V D、0.15V
3、10、用兆歐表檢測480V直流電動機絕緣時，選擇( )兆歐表最佳。
A、500V兆歐表 B、1000V兆歐表 C、1500V兆歐表 D、2500V兆歐表
4、在單相全波整流電路中，如果電源變壓器一次繞組電壓有效值為60V，則每只二極管承受的最大反向電壓將是( )。
5、真空磁力起動器的阻容吸收裝置是利用( )可以有效地吸收過電壓。
A、利用電容兩端電壓不能突變和頻率越高其容抗越小的原理
B、利用電容兩端電壓可以突變和頻率越高其容抗越小的原理
C、利用電容兩端電壓不能突變和頻率越高其容抗越大的原理
D、利用電容兩端電壓可以突變和頻率越高其容抗越大的原理
6、下列屬于干式變壓器的磁路部分為( )。
A、變壓器鐵芯 B、變壓器線圈 C、變壓器高壓套管 D、變壓器低壓套管
7、測量準確度很高的電阻時，應選用( )。
A、萬用表 B、單臂電橋 C、兆歐表 D、雙臂電橋
8、《煤礦礦井機電設備完好標準》中規定，電纜的絕緣電阻在其長度為1km、供電電壓為1140V時，不低于( )。
A、100MΩ B、50 MΩ C、10 MΩ D、5 MΩ
9、用萬用表R×100的歐姆檔，測量一只晶體三極管各極間的正反相電阻，若都呈現出最小的阻值，則這只晶體管( )。
A、兩個PN結都被擊穿 B、只是發射結被擊穿
C、只是發射結被燒斷 D、只是集電結被擊穿
10、三相電源線電壓為380V，對稱負載(每項負載為10歐姆)作星形連接，則負載相電流等于( )。
A、22A B、12.7A C、38A D、19A
11、《煤礦安全規程》規定，井下 ( )kW以上電動機應采用真空電磁啟動器。
A、20 B、30 C、40 D、50
12、在PRMOS的系統中，終端電壓不小于( )系統才能正常工作。
A、3V B、6V C、8V D、12V
13、關于7LS6型和SL500型采煤機泵電機，正確的描述是( )。
A、這兩種采煤機泵電機功率一樣
B、7LS6采煤機泵電機功率大，其額定電流也大
C、SL500采煤機泵電機功率大，其額定電流也大
D、7LS6采煤機泵電機功率小，但額定電流大
14、SL500采煤機中央控制計算機為( )。
A、MICOS B、JNA C、HOST D、PLC
15、關于PM4電液控制系統中壓力傳感器和位移傳感器正確的說法是( )。
A、輸出的均為電流信號 B、壓力傳感器輸出的為0～40mA電流信號
C、輸出的均為電壓信號 D、位移傳感器輸出的為0.5～4.5V電壓信號
評卷人得 分
三、判斷題(正確的請在括號內打"√",錯誤的打"×",每題1分,共15分)
1、電壓不低于1140V的隔爆插銷裝置，缺少電氣聯鎖裝置則視為失爆。 ( )
2、干式變壓器線圈中，低壓線圈為外線圈，高壓線圈為內線圈。( )
3、當外界環境溫度升高時，半導體的導電性能也隨著溫度的升高而增高，這就是半導體的熱敏特性。 ( )
4、異步電動機在起動瞬間，起動電流很大，起動轉矩也很大。( )
5、兩個額定電壓相同的電阻，串聯在適當的電壓上，則額定功率較大的電阻發熱量較大。( )
6、在單相整流電路中，輸出的直流電壓的大小與負載的大小無關。( )
7、在電網中當感性電阻增加時，無功功率增加。 ( )
8、反時限過電流保護是其保護動作時間與故障電流的大小成正比。 ( )
9、功率因數是衡量電器設備效率高低的一個系數，它是交流電路中有功功率與無功功率的比值，其大小與電路的負荷性質有關。( )
10、漏電閉鎖保護在電氣設備停止時對其絕緣進行檢測和保護。( )
11、設備的先導控制回路主要目的是保證設備沒有啟動運行前，動力電纜不帶電。( )
12、使用光電耦合器，可以把遙控器上獲得的數據通量輸入JNA，以實現采煤機的操作功能。( )
13、SL500采煤機中采用PT100和PTC對電機溫度進行雙重保護，不可同時屏蔽。( )
14、7LS6和SL500采煤機牽引電機轉速可以高于其額定轉速。( )
15、JOY 3×855kW刮板機采用TTT閥控液力耦合器進行軟啟動，啟動特性要好于雙速電機。( )
評卷人得 分
四、簡答題(每題5分，共20分)
1、雙速電機速度轉換的條件是什么?
2、CHP33開關中智能先導系統比普通的二極管先導回路有哪些優點?
3、簡述7LS6型采煤機JNA系統的功能。
4、SL500型采煤機AC變頻器由哪幾部分電路組成?
評卷人得 分
五、原理圖及故障分析(每題5分，共20分)

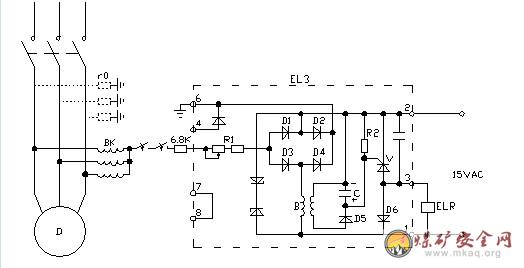

1、簡要分析EL3模塊的工作原理，該電路可用于何種保護電路?
3、7LS6型采煤機司機將截割電機啟動開關全部打到正常“啟動”位，“JNA”系統正常，但截割電機不啟動?
評卷人得 分

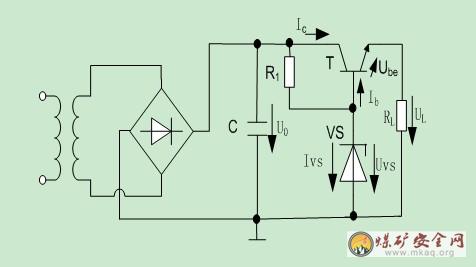

3、下圖為何電路，簡要分析其工作原理。
4、簡要分析采煤機截割電機過載跳閘的原因，如何處理?。
六、計算題(每題5分，共10分)

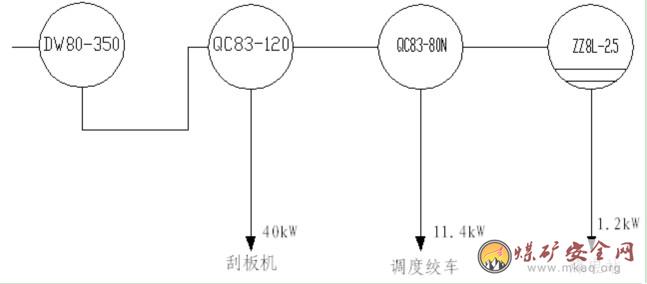

試對以下供電系統中的每臺開關進行整定計算(系統電壓660V)。
2、某礦有一臺三相電力變壓器，其一次側電壓為10kV，一次側電流為57.5A，一次繞組匝數為800匝，二次電壓為1200V，求二次電流和二次繞組匝數各是多少?變壓器的額定容量是多少?
