+770水平一采區石門
根據我礦技改工程施工進度，以及我礦生產現狀，結合我礦15萬噸/年技改《初步設計》，+770水平一采區石門與副斜井車場拐彎處巷道斷面小，運輸設備時不能順利通過，經礦委研究決定，調整井巷施工工序，現需對+770水平一采區石門實施擴巷。在作業過程中，為了確保作業人員及設施設備安全，促進工程順利完成，特制定此安全技術措施。
一、 技術要求：
1、此巷道原斷面規格為半圓拱形，下寬3.1m，墻高1.5m，拱高1.55m，斷面8.42㎡。擴寬后斷面規格為半圓拱形，凈寬4.2m，墻高1.6m，拱高2.1m，凈斷面為13.6㎡;掘寬4.4m，墻高1.6m，拱高2.2m，斷面為13.9㎡。
2、此工作面通風方式屬于負壓通風，在作業過程中，必須保證工作面風流暢通，嚴禁出現微風及無風作業。

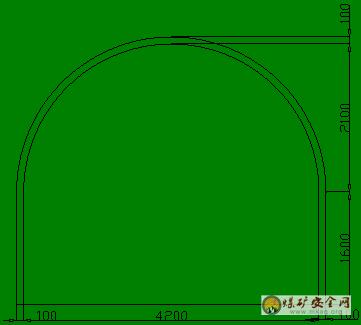

巷道斷面示意圖(單位：mm)
二、支護方式
(一)臨時支護：在掘進頭1米空頂范圍內，采用裸體錨桿進行臨時支護;當工作面空頂距離達到1.3米時，再進一步進行錨網+鋼帶聯合支護;當工作面臨時支護達到10米及以上時，必須采用錨索加強支護。
錨桿排距:0.7m，錨桿間距：0.7m。
錨索間距:3m，錨索排距：1.2m;按照雙排交錯布置。
(二)永久支護
采用錨網噴漿支護作為永久支護，支護材料為等強度圓鋼錨桿，冷拔鋼絲網，噴射混凝土(水泥速凝劑、砂子)，噴漿厚度10cm。
支護示意圖(單位：mm)

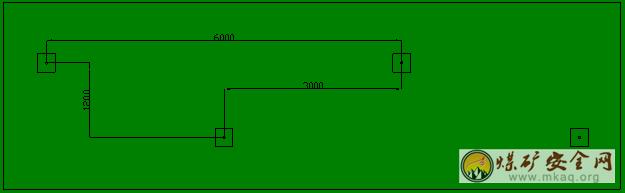

錨索支護示意圖(單位：mm)
三、起爆方式
擴巷掘進方式采用炮掘作業。放炮使用MFd-100型發爆器一次起爆，聯線方式為串聯。

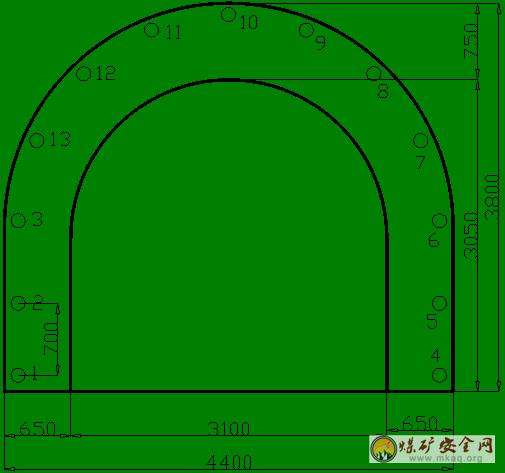

1、 炮眼布置示意圖
