機頭、機尾電纜過橋實施標準

　　機頭、機尾電纜過橋實施標準

　　一、 實施標準

　　1、 前部溜子機尾電纜過橋實施標準

　　(1)、電纜過橋架結構完好，不開焊，不斷裂。

　　(2)、使用10mm鋼板，焊成大槽一塊，側板三塊，并刷紅漆。

　　(3)、用螺絲固定在機尾架上，電纜放在槽內。如圖

　　2、前部溜子機頭滑移電纜過橋實施標準

　　(1)機頭電纜通過端頭支架的“U”型架過轉載機。

　　(2)“U”架用10mm鋼板加工，并用10mm鋼板焊接成槽，“U”架用螺絲固定在端頭支架上。

　　(3)槽口一側如圖位置焊接四個固定點，如圖打眼保證中間距離，固定點處加工處理。

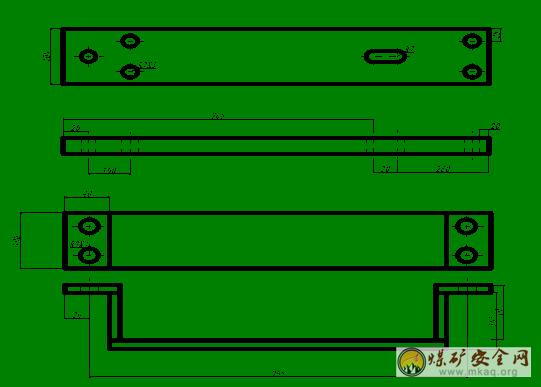

　　(4) 電纜過橋“U”型架如圖

　　3、后部溜子機尾管路過橋實施標準

　　(1) 用8mm鋼板焊成槽狀，上面不焊板，加蓋板。

　　(2) 如圖位置焊接兩塊吊耳，打眼，吊耳上焊兩個鉸鏈。

　　(3) 上面焊接一塊4mm蓋板，蓋板上焊兩個鼻子，18mm的眼。

　　(4) 加工一絲桿及套絲夾板，夾板下面焊接一塊40mm扁鐵。

　　(5) 管路架用絲桿固定在機尾支架上，管路放在槽內。

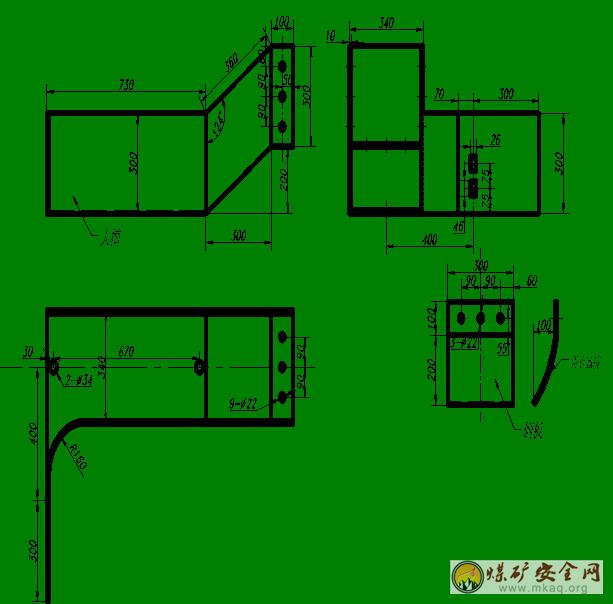

　　(6) 焊接牢固，刷紅漆。附圖如下
