    如何根據浮沉試驗數據繪制原煤可選性曲線?

    作者:佚名 2011-07-19 10:00 來源:本站原創

    如何根據浮沉試驗數據繪制原煤可選性曲線?

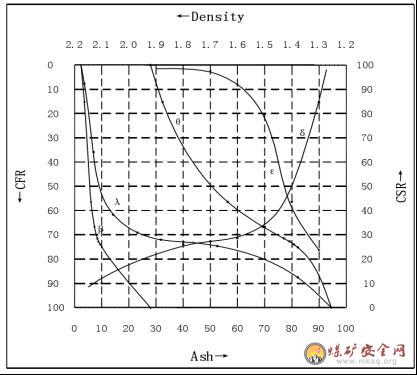

    它包括灰分特性曲線(λ曲線)、浮物曲線(β曲線),沉物曲線(θ曲線)、密度曲線(δ曲線)和密度± 0.1曲線(ε曲線)等 5條曲線。

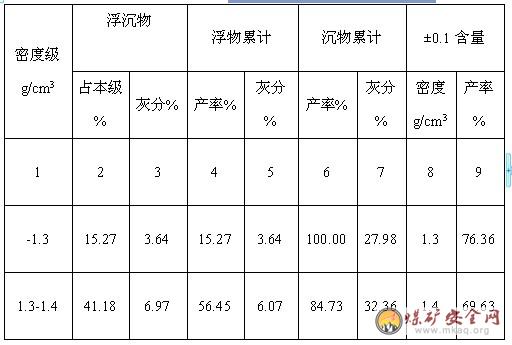

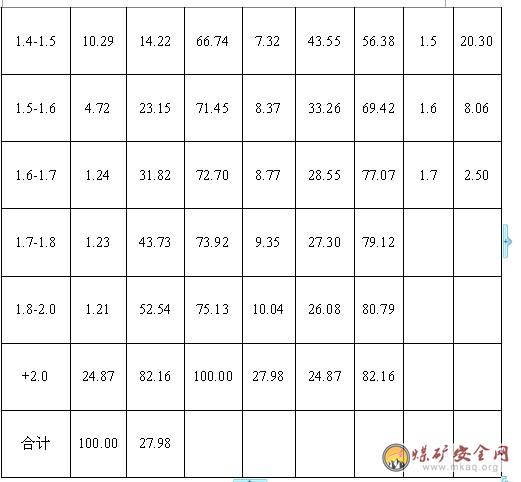

    表54 某廠原煤樣浮沉試驗結果

    根據浮沉試驗數據,繪制可選性曲線的步驟為:
    (1)浮物曲線:由表中的第4、5列對應數據各點做平滑曲線而成,反映了浮物的累計質量分數與平均灰分之間的關系。
    (2)沉物曲線:由表中的第6、7列對應數據各點做平滑曲線而成。
    (3)密度曲線:各個相對密度與第4列中的各對應數字所表示的各點做平滑曲線而成。
    (4)密度± 0.1曲線:由表中的第8、9列對應數據各點做平滑曲線而成。
    (5)灰分特性曲線:由第3、4列兩項第一個對應數據得一點,由此點向左引水平線到縱坐標為止和向上引垂線到頂部為止,得到第1個方塊,此方塊的面積代表相對密度小于1.3這部分煤所含的灰分重。第2個對應數據得2點,由此點向左引水平線到縱坐標為止和向上引垂線到頂部為止,得到第2個方塊,此方塊的面積代表相對密度為1.3~1.4這部分煤所含的灰分重。按同樣的方法,得到第3、4、5、6個方塊,其面積分別代表1.4~1.5、1.5~1.6、1.6~1.7、1.7~1.8、1.8~2.0這幾個部分的煤所含的灰分重。各方塊的面積總和代表原煤所含灰分重。取各方塊右邊高度的中點,劃成平滑曲線,即為原煤灰分分布曲線,表示浮物或沉物產率與分界灰分的關系。
