111109機巷回風通道與11103瓦斯巷貫通調風安全技術措施

一、概述
111109機巷回風通道即將與11103瓦斯巷貫通，貫通后通風系統將發生變化，為了確保貫通的施工安全及貫通前后礦井通風系統穩定，特編制本措施，望相關人員遵照執行。
二、貫通前的通風系統概況及準備工作
1、貫通前的通風系統概況

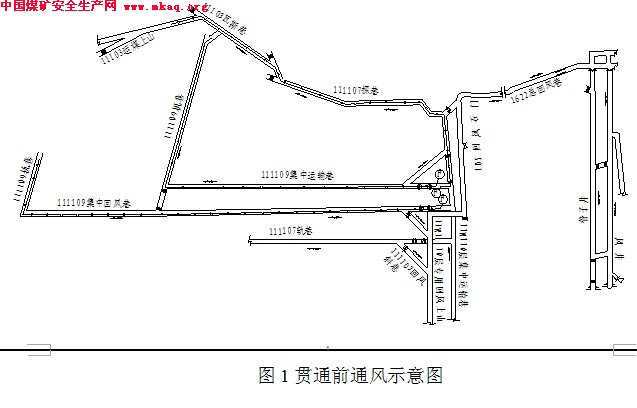

111109回風通道的風機安設于111109集中運輸巷開門口以里15m位置，風機吸入風量365m3/min，回風315m3/min，回風經111109機巷、111109集中運輸巷、111109二號回風聯絡巷進入專用回風系統。貫通前通風系統如圖1所示。

2、貫通前準備工作
為確保貫通調風工作的順利完成，需提前在111109二號回風聯絡巷、111109機巷、111109機巷聯絡巷分別構建3組風門。構建完畢后再還未貫通時先關閉111109機巷聯絡巷風門，打開111109二號回風聯絡巷、111109機巷風門，以保證通風。上述風門的構建另行補充措施執行。
三、貫通調風方案

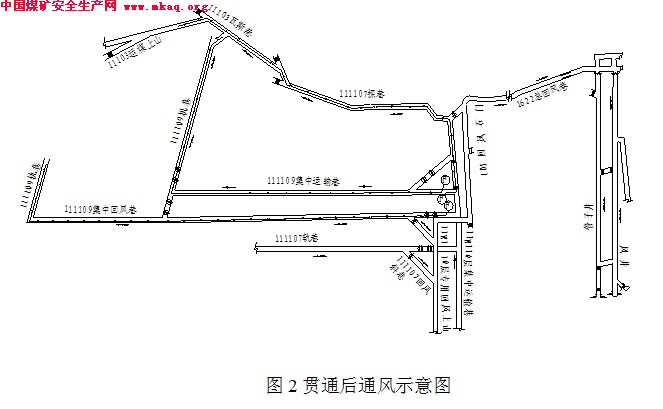

111109機巷回風通道與11103瓦斯巷貫通后，立即關閉111109二號回風聯絡巷風門、打開111109集中運輸巷風門、關閉111109機巷風門，并控制111109機巷風門以北巷道風量在150—200 m3/min。此時，111109機巷回風通道掘進工作面回風不再經過111109機巷、111109集中運輸巷等巷道進入總回風巷，而直接經過11103瓦斯巷、111107探巷進入總回風巷。貫通后通風系統如圖2所示。

圖2貫通后通風示意圖
按上述步驟實施后，測風員立即測定111109集中運輸巷、111109聯絡巷、111109機巷、11103瓦斯巷、111107探巷等地點的風量、風流方向、風速及瓦斯情況，分析其變化情況，匯報通風工區值班室，根據通風值班領導的指示對通風系統進一步調整。最后，對全礦井進行一次全面測風，分析風量變化情況及原因，作好記錄。
通風系統穩定后，將111109機巷掘進工作面風機移到111109機巷風門進風側安裝，拆除111109集中運輸巷風門，在11103瓦斯巷內與111109機巷回風通道貫通位置以北3m處構建一道密閉，密閉建好后關閉111107探巷風機并回收風筒、風機等設施。
四、安全技術措施
1、貫通期間，必須嚴格按掘進二工區編制的貫通施工安全技術措施施工，確保順利貫通。
2、余5m貫通時，每班打眼放炮前必須打探眼，準確確定剩余貫通距離，放炮前，探眼必須用黃泥充填，充填深度不小于500mm。
3、余5m貫通時，通風工區、掘進二工區必須派干部跟班指揮確保順利貫通。
4、余5m貫通時，必須按掘進二工區編制的貫通施工安全技術措施規定控制裝藥量，每次放炮前，除按規定檢查111109機巷回風通道掘進工作面及回風流中瓦斯濃度和支護情況外，還必須由111109機巷回風通道掘進工作面的安檢員、瓦檢員和班排長一起到11103瓦斯巷檢查預透點兩側20m范圍的瓦斯和支護情況，只有支護完好、通風正常，瓦斯濃度<0.8%時，且按上述規定設崗警戒后，才允許放炮。

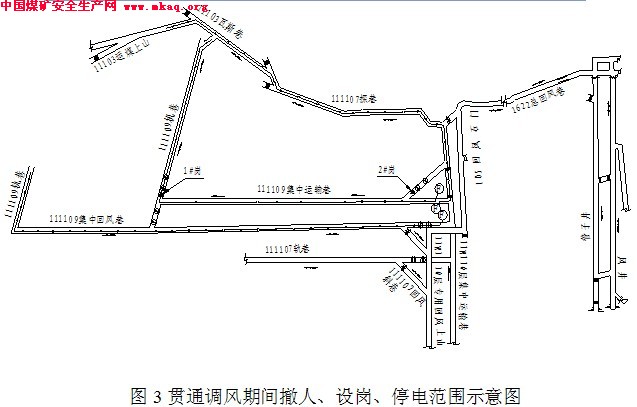

5、貫通調風期間，111109機巷回風通道、111109機巷、11103瓦斯巷、111107探巷、1622總回風巷、管子井、總回風上山等巷道必須停電、撤人、設崗警戒，停電、撤人范圍及設崗位置示意圖如圖3所示，警戒崗位置及警戒人員職責說明如下：
1#崗位置：111109機巷風門進風側，警戒人員職責：阻止非調風人員進入111109機巷。
2#崗位置：111109二號回風聯絡巷風門進風側，警戒人員職責：阻止非調風人員進入111107探巷、1622回風巷等調風影響區域。

6、余5m貫通時，每次放炮前，必須對11103瓦斯巷預透點兩側20m范圍的“一通三防”設施進行保護，嚴禁損壞“一通三防”設施。
7、貫通調風期間，111109機巷回風通道掘進工作面的瓦檢員必須加強瓦斯檢查，若工作面和回風流中瓦斯超限必須立即按工作面的撤人、停電、設崗規定進行撤人、停電、設崗警戒工作。
8、所有參加調風的人員必須攜帶便攜式甲烷報警儀，測風員進入風流不穩定的巷道時，必須時刻關注風量、風流的變化情況及瓦斯情況，發現風流紊亂、無風、微風或瓦斯超限等不安全情況時，必須及時撤退到安全地點。
9、通風系統調整穩定，通風工區跟班干部將調風結果匯報礦調度室和工區值班室，并由調度室同意，方可恢復正常生產。
五、組織措施
1、通風工區跟班干部：負責組織、落實措施的相關規定，全面指揮調風。
2、測風員：負責按上述要求調整和測定貫通前、后的系統風量，作好記錄，并匯報礦調度室。
3、瓦檢員：負責貫通前后檢查瓦斯情況。
4、安檢員：負責貫通前后撤人、設崗情況。
5、停、送電工作由施工單位電工負責。
6、站崗工作由掘進二區人員擔任。

審批意見
措施名稱：111109機巷回風通道與11103瓦斯巷貫通調風
安全技術措施
安全管理部：

通風副總：

總工程師：
