那羅寨煤礦三采區30703風巷區域防突措施效果檢驗報告

30703風巷區域防突措施效果檢驗報告

一、 煤層、瓦斯、地質構造及鄰近區域巷道布置情況
1、工程情況
30703風巷布置于采區井筒南翼。13—15勘探線之間，開口于30703機聯巷BJ2點處南幫，方位192°，預計工程量570米。
2、煤層情況
30703風巷布置于7#煤層，煤層厚度1.39—2.07米，平均傾角13°，容重1.45m3/t。
3、瓦斯、地質構造情況
30703風巷布置于3F01斷層邊緣，且將在開口幫前320米遇過BF7斷層。煤層原始瓦斯含量10.3 m3/t。
4、鄰近區域巷道布置情況
30703風巷東面未開采；南面未開采；西面是同煤層30703（1）采面，已回采結束封閉；北面是運輸、軌道、回風下山。上覆1#煤層已開采3013采面（1996年回采），層間距28—30米，30703風巷從巷道開口位置按設計方位掘進28米至130米段處于上保護層1#層3013工作面保護范圍。
二、區域防突措施
1、30703風巷從巷道開口位置按設計方位192°掘進28米至130米段處于上保護層1#層3013工作面保護范圍。30703風巷所布置7#煤層平均傾角13°，與上保護層1#層之間間距為28—30米。
2、沿傾斜方向的保護范圍：

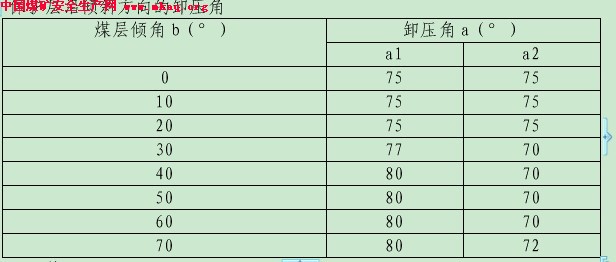

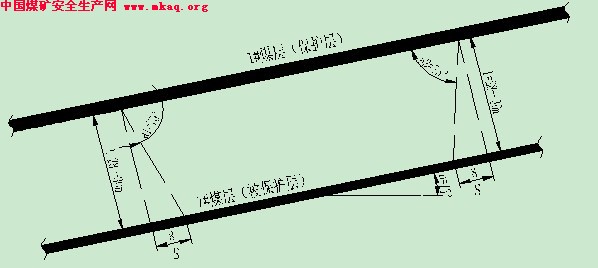

保護層工作面沿傾斜方向的保護范圍應根據卸壓角a劃定，如圖所示：

故：S=tan15°×L
=8m
3、沿走向方向的保護范圍：

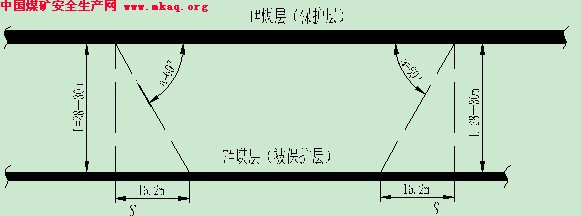

30703風巷上保護層1#層3013工作面于1996年回采，卸壓充分，該保護層采煤工作面對被保護層沿走向的保護范圍可按卸壓角a=56°～60°劃定,如圖下圖所示：

故：S=tan30°×L
=16.2m
4、最大保護垂距
保護層與被保護之間的最大保護垂距可下表確定：
保護層與被保護層之間的最大保護垂距
煤層類別 最大保護垂距/m
上保護層 下保護層
急傾斜煤層 <60 <80
緩傾斜和傾斜煤層 <50 <100
30703風巷布置于7#煤層，該煤層平均傾角13°，為緩傾斜煤層。最大保護垂距為不大于60米。7#煤層與上覆1#煤層間距28—30米，故30703風巷被保護范圍處于有效保護垂距內。
三、區域防突措施效果檢驗
30703風巷在保護范圍內掘進前，由抽放工區在30703風巷巷道內按經審批后的設計施鉆取煤樣，通過礦DGC實驗室測定保護范圍內煤層殘余瓦斯含量為5.0919m3/t，小于8 m3/t。
四、區域防突措施效果檢驗結論
根據30703風巷現場取樣測定煤層殘余瓦斯含量結果5.0919m3/t，小于8 m3/t。結合《防治煤與瓦斯突出規定》中煤層瓦斯含量小于8 m3/t或瓦斯壓力小于0.74 Mpa時，該煤層無突出危險性的規定，判定開采保護層的區域防突措施有效，即30703風巷從巷道開口位置按設計方位掘進28米至130米段上保護層1#層3013工作面保護范圍無突出危險性。
五、區域驗證
30703風巷在上覆1#層3013工作面保護范圍內掘進前，先采用鉆屑指標法連續進行兩次的區域突出危險性驗證，指標均小于臨界值且采取安全防護措施后，允許使用掘進機掘進10—50米，具體根據礦總工程師批示后的驗證報告單上的距離進行掘進。如驗證指標超限或發現突出預兆，該頭停止掘進，針對現場實際情況另行出具順層長鉆孔預抽設計經礦總工程師審批后實施，消除突出危險后方可掘進。
附：
1、《30703風巷區域防突措施效果檢驗測試孔設計》
2、《30703風巷區域防突措施效果檢驗測試孔竣工圖》
3、《那羅礦試驗測試報告單》
4、《三采區30703工作面風巷瓦斯地質圖》
關于呈報那羅寨煤礦三采區《30703風巷區域防突措施效果檢驗報告》的請示
水礦集團公司：
那羅寨煤礦三采區30703風巷處于上保護層3013工作面保護范圍長度102米，經現場施鉆取煤樣測定該巷布置煤體殘余瓦斯含量（礦DGC實驗室測定），為5.0919m3/t，小于8 m3/t。符合《防治煤與瓦斯突出規定》要求。按礦采掘接續要求，需在保護范圍內使用掘進機掘進。現針對現場具體情況，已編制《30703風巷區域防突措施效果檢驗報告》完畢。
當否，請批示！
2010-11-30
