采礦、機電專業《電工技術》考試試題

一、填空題：（每小題1分，共30分）
1．電路一般由 、 和中間環節三大個部分組成。
2．電路的工作狀態有 、 和有載工作狀態三種。
其中 對電路會產生很大的危害。
3．基爾霍夫第一定律表達了電路各支路 ，
基爾霍夫第二定律表達了電路回路中 。

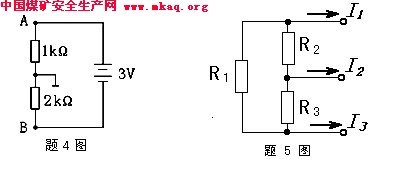

4．如圖所示的電路中A點的電位為 Ｖ，Ｂ點的電位為 Ｖ。

5．如圖所示的電路中，若Ｉ1=1Ａ、Ｉ3=4Ａ、則Ｉ2= Ａ。
6．正弦交流電的三要素是指正弦交流電的 、 和初相位。
我國工頻是 HZ 。 頻率反映了正弦交流電 。
7．正弦交流電可以用 、波形圖法和 來表示。
8．在三相四線制供電線路中可提供 和 兩種電壓，
且線電壓是相電壓的 倍。
9．三相對稱負載的聯結方式有 和 兩種。
由于三相電流瞬時值的和總是為 。故只采用三線制供電。
10．鐵磁材料包括鐵、 、 及其合金。
它們的性能有 、磁飽和性和 。
11．變壓器鐵芯采用的是 材料的硅鋼片來作為磁路。
變壓器原付邊的電壓比近似等于原付邊的 。
12．運行中的電壓互感器付邊不能 ，電流互感器不能 。
二、名詞解釋：（每小題3分，共15分）
1．（三相交流電的）相序：

2．（電動機的）額定轉矩：

3．（三相異步電動機的）變頻調速：

4．（電氣設備的）額定值：

5．電功率：

三、作圖題：（共20分）
1．已知正弦交流電壓的參數為U=220V 、φu =600 、 角頻率為ω。
試作出它的波形圖法和相量圖（波形圖4分、相量圖2分共6分）




2．畫出籠型異步電動機的正反轉控制原理線路圖
（主回路7分、控制回路7分共14分）

四、簡答題：（共18分）
1．使用兆歐表時要做哪些準備工作？（6分）



2．電刷的類型有哪幾種？（3分）

3．試簡述三相異步電動機定子中的旋轉磁場是怎樣產生的?（6分）
怎樣改變旋轉磁場的方向?（3分）

五、計算題：（共17分）
1.在變壓器原邊接在10KV的高壓輸電線上，要求副邊輸出400V電壓，如果原繞組的匝數為800匝，求變壓變壓比和副繞組的匝數。(4分)



2．已知某異步電動機的磁極對數P=3，轉差率S=5％，電源頻率f1=50HZ，試求電動機的轉速。（5分）



3．如圖所示，E1=50V，E2=20V，R1=10Ω，R2=10Ω，R3=30Ω，
試用支路電流法求各支路電流。（8分）
