礦山電工復習題(新安煤礦、采礦專業)

礦山電工復習題(新安煤礦、采礦專業)
一、填空
1、電力由各種形式的 發電廠 生產，經過 輸送 、
變換 和 分配 到達電力用戶。
2、變電所按用途可分為 升、降壓 變電所、 聯絡 變電所、
企業 變電所和 農村 變電所。
3、變電所的配出母線的安裝分為 單母線 和 雙母線 兩種。
4、電力網主要有各種 變電所 及各種 電壓等級 的電力線路組成。
5、根據電壓等級的高低，將電力網分為 低壓電網 、 高壓電網 、
超高壓電網 和 特高壓電網 。
6、額定電壓制定主要從設備的 絕緣性能 和 電力系統電壓等級 兩方面考慮。
7、《煤安規程》規定；“礦井應有 雙回路 線路，當任一回路發生故障停止供電時，另一回咱應能擔負礦井 全部主要 負荷。
8、放射式結線分為 單回路 放射式、 雙回路 放射式。
9、礦井變電所主結線可分為 單母線結線 、 橋式結線 、 雙母線結線 、
線路----變壓器組結線 4種。
10、內橋式結線的斷路器裝在聯絡橋 外 側，用于線路 較長 、
變壓器 不經常 切換的變電所。
二、判斷題：(對的打“√”、錯的打“×”）
1、線路----變壓器結線用于一級負荷。( × )
2、一般要求下井電纜的截面不超過120mm2。( × )
3、向井下供電的線路中一般可串有電抗器，它的作用僅是防止雷電侵入井下。( × )
4、深井供電系統是地面變電所→電抗器→井下中央變電所→采區變電所（移動變電站）→工作面配電點。( √ )
5、淺井供電優于深井供電。( × )
6、井下中央變電所應設在靠副井的井底車場范圍內。( × )
7、戶外跌落式熔斷器也叫令殼。( √ )
8、井下使用的雙電源必須是相互獨立的。( √ )
9、礦井電源線路上嚴禁裝設負荷定量器。( √ )
10、發電機額定電壓應與同級受電器額定電壓相同。( √ )
三、問答：
1、入井的高壓電纜串入的電抗器的作用如何？答：主要防止雷電入侵井下電網。
2、變壓器高壓組上為什么要裝分接頭？主要調節變壓器二次側的電壓。
3、全橋式結線有什么特點？答操作方便運行靈活。一般用于什么場合？常用于雙回路供電。
4、架設一條臨時線路用于水泵抽水，點動起動器水泵不能起動，當長時按下起動按鈕，水泵能夠起動，并能正常運行，這是什么原因？答：供電線路長，導線截面小，電壓損失大。能如何解決？答：增大供電線路導體截面減小電壓損失。
5、電力負荷對供電的基本要求有哪些？答：供電安全、可靠、質量高、經濟合理。
四、繪圖并解釋：
1、畫出單電源雙回路放射結線，并解釋各符號的名稱。
2、畫出外橋結線并說明它的適用場合。

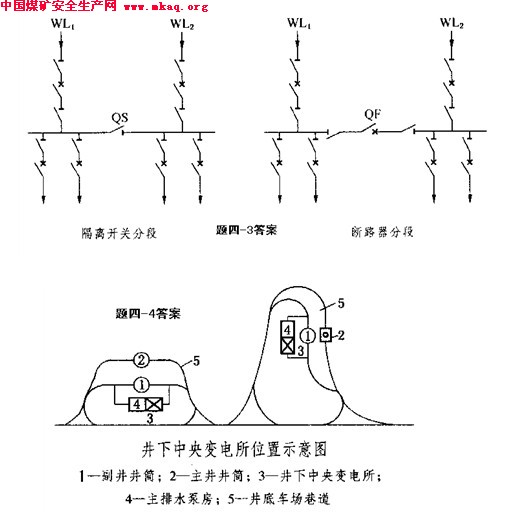

3、畫出單母線分段的兩種形式，并說明它們各自的適用范圍。
4、畫出井下中央普通變電所位置示意圖，并說明各總分的名稱。
