-220m水平南采區7901-00K9ML掘進技術安全措施
按照采掘部暑要求，現將施工-220m水平南采區7901-00K9ML，為了確保在施工過程中的安全、質量，現依照礦業公司設計要求，制定技術安全措施如下，相關部門接到措施后，請嚴格按措施執行。
一 .施工方法
采用鉆眼爆破法施工，多臺氣腿式鑿巖機打眼，人工出矸，組織多工序平行作業線，保證工程質量和作業安全。

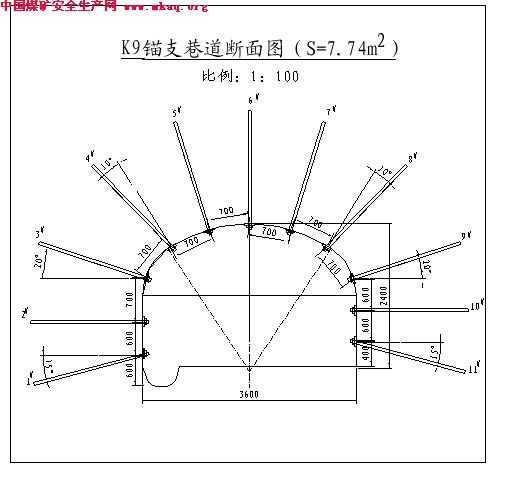

1.巷道斷面及支護方式
運輸巷采用三心拱錨桿支護，巷寬3600mm，高2400 mm，墻高1200mm，拱高1200mm，水溝：上寬×下寬×深=400×300×300 mm。
附圖：巷道支護圖
二.支護要求
(一)臨時支護
1.臨時支護形式
⑴臨時支護采用金屬抱箍前探梁。前探梁沿巷道走向在棚頂安設三根，每根使用金屬抱箍2個，共6個。每根前探梁分別用2個抱箍固定在緊靠工作面棚頂的3排錨桿上，前探梁與棚頂之間的空隙使用（長×寬×厚=2300mm×100mm×300）的木板進行護頂，木板料伸出前探梁兩側不得小于350mm。
⑵前探梁及金屬抱箍規格
金屬抱箍由生產工作部進行設計，加支架廠加工制作，并經過強度試驗合格。
①前探梁：采用礦用9#工字鋼，長4.5m。
②金屬抱箍:高150mm，寬120mm，厚120mm。
金屬抱箍采用厚10mm厚的鋼板制作。
⑶使用金屬抱箍時，在使用前，必須將金屬抱箍與棚頂錨桿用螺帽擰牢固后，方可掛上前探梁。
2.臨時支護工藝、工序及要求
⑴上前探梁時，不少于5人，1人觀察頂板并協調指揮、2人頂起網和鋼筋梯、2人穿前探梁。
（2）前探梁移到磧頭后，在最后一個金屬抱箍的上面用木楔與前探梁背緊。
（3）加強頂板管理，發現頂板壓力大、頂板離層、頂板有響聲，要立即停止作業，撤出工作面人員，待頂板穩定后，由外向里采用直徑不小于160mm，相應長度的圓木帶帽點柱進行加固，點柱間距不大于800mm。進行加固后方可繼續施工。
(4)打頂錨桿時必須由外向里、由中間向兩邊進行，如前探梁占據錨桿位置，可先打起其它錨桿后，退出前探梁再打剩余的錨桿，必須是打起所有頂錨后，再打幫錨桿。
(5)當頂板嚴重不平、巷道開口無法使用前探或其他原因未使用前探梁時，必須按上述要求進行帶帽點柱支護。
(二)錨桿施工工藝及要求
1.支護工藝：放炮檢查后→操作人員退機用長柄工具處理頂幫活矸、活煤，并進行敲幫問頂→臨時支護→上前探梁→打頂錨桿→每打一根上好托板緊固螺母→用扭矩板手檢查扭力矩是否合格→打起頂錨桿后→打幫錨桿。
2. 支護設計：布置11根錨桿錨桿，間排距按設計要求進行布置, 間距550-700mm，排距800 mm，扭力矩和錨固力達到要求。錨桿規格Φ18×1800mm，采用螺紋鋼制作；錨網規格為寬×長×厚=50×50×2mm；鐵托板規格10×10mm，中心孔徑20mm；木托板規格200×150×50mm，中心孔徑20mm；鋼筋梯子梁長1950mm,采用Φ12mm圓鐵制作,1#-3#鋼筋梯長2.0m，4#-8#鋼筋梯長3.2m，9#-11#鋼筋梯長2.0m，搭接方式為，3#接4#，9#接8#。
3.施工要求
①安裝錨桿前必須用掏勺，壓風將錨桿眼內煤巖粉掏吹凈。
②按錨桿設計排距實行單循環，頂板錨桿滯后工作面不超過0.8m，兩幫錨桿滯后不超過1.6 m。
③送樹脂藥卷：錨桿孔裝兩節Z2350中速樹脂藥卷，用組裝好的錨桿慢慢將樹脂藥卷向孔底推入。
④攪拌樹脂：用攪拌接頭將鉆機與錨桿銷釘（堵頭）螺母連接起來，然后升起鉆機推進錨桿，至頂板巖面300—500mm時開始攪拌，緩慢升起鉆機并保持攪拌30s后停機。
⑤鋪設錨網、上鋼筋梯子梁鋪網方式：從頂板左邊向右邊鋪，頂網過肩窩，在巷道幫部加網至幫部底角：錨網必須鋪平拉展，緊貼巖面，在托盤之處連接錨網，錨網之間的搭接長度必須達到10cm。
⑥緊固錨桿：50s后再次啟動鉆機邊旋轉邊推進，錨桿螺母在鉆機帶動下剪斷定位銷，托盤快速壓緊頂板巖面，使錨桿具有較大的預拉力（2—3t），鉆機輸出扭距≥100Nm。
⑦待60秒后再次開動鉆機，將螺母中的定位剪斷，托盤快速壓緊巖面，安裝完畢。
三、爆破作業
(一)掏槽方式：楔形掏槽法
(二)炸藥、雷管：使用煤礦許用乳化炸藥、毫秒電雷管。
(三)裝藥結構：正向裝藥。
(四)起爆方式：使用MFd-100型發爆器大串聯一次起爆。
(五)爆破方法：嚴格按光面爆破法進行爆破，光面層厚度0.5m，合理布置周邊眼，達到較為理想的爆破效果。炮眼布置圖附后。
(六)爆破參數

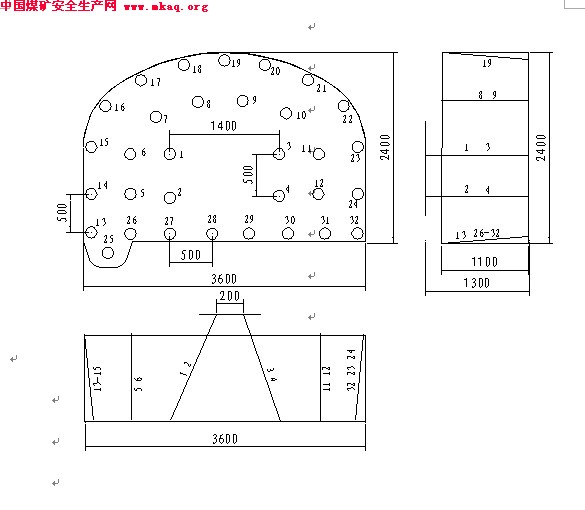

1.炮眼布置圖
(七)拉炮點及站崗點
1.拉炮點
拉炮點設在-220m水平抬高C1以北50m處茅口大巷新鮮風流中。
2.警戒點
①拉炮點；
②-220m水平抬高C1回風上山下入口和上出口打上柵欄并揭示警標；
③放炮前撤出抬高巷至煤倉所有人員至警戒線外。
④-220Mc1以南50茅口大巷中。
四、通風、瓦斯管理
1.嚴格瓦斯檢查，嚴禁瓦斯超限作業，嚴格班前檢查，不得空班半漏檢、假檢和誤檢。發現隱患必須先處理，然后再作業。
2.磧頭后方必須懸掛瓦斯監測器,監測作業磧頭瓦斯濃度.
3.放炮附近20 m以內，只有當瓦斯濃度小于1%時，才能進行放炮作業。若磧頭風流中瓦斯濃度超過1.5%或風流中瓦斯濃度超過1%時，掘進工作面附近20m內體積大于0.5m3的空間局部瓦斯積聚濃度達到2%時必須停止工作、撤人進行處理。

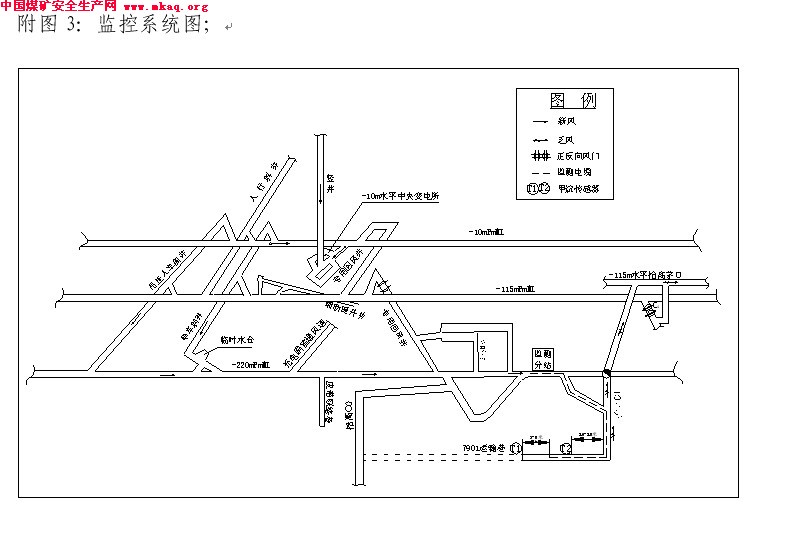

4.本工作面甲烷傳感器配備兩個，一個位于距磧頭3-5m范圍內。一個位于工作面回風流中，距全風壓混合處10-15m范圍內。
5. 甲烷傳感器垂直懸掛于巷道上方，距巷頂不得大于300mm，距巷幫不得小于200mm，且該處巷道頂板要堅固、無淋水、不得懸掛于風筒出風口和風筒漏風處。
6.按照《煤礦安全規程》規定，報警濃度設為CH4值大于或等于1%，斷電濃度大于或等于1.5%，復電濃度設為小于1%，斷電范圍為工作面巷道內所有電器設備。
7.監測設備必須定期高度、校正，一月至少一次。甲烷傳感器每7天必須用校準氣樣高校一次。每7天對超限斷電功能進行測試。如監測設備出了故障必須立即進行處理。
五、安全措施
1.嚴格執行“一炮三檢制”、“三人連鎖放炮”和“請示放炮制度”。炮煙未散盡，不得進入磧頭。
2.采用正向裝藥爆破，必須使用水炮泥然后再用黃泥填滿充實。
3.瞎炮、殘炮的處理必須嚴格按《煤礦安全規程》第342條執行。
4.堅持綜合防塵濕式打眼，裝巖前必須灑水防塵。
5.嚴格執行敲邦問頂制度發現問題及時處理。
6.在施工中，發生災害立即匯報礦調度室，并沿避災路線圖撤離。

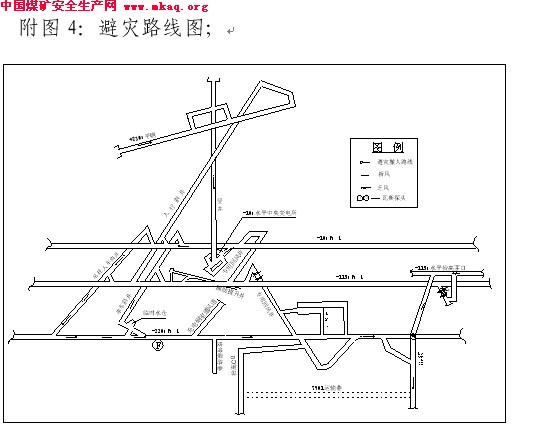

六、避災路線
1.工作面→-220m水平抬高C1→-220 m水平茅口大巷→-220 m～-10m串車斜井→ -10 m水平茅口大巷→豎井 → +230m主平硐出地面。
2.附圖：避災路線圖。
附圖1：巷道支護圖；
